【差分法】SMAC法で3次精度風上差分を用いてNavier-Stokes方程式を解きました C++コード付き

SMAC法(Simplified Maker And Cell method)で3次精度風上差分を用いてNavier-Stokes方程式を数値的に解いてみました。今回は高次の風上差分を入れてみました。以下も参照してください。

離散化は以下を見てください。河村哲也著『流体解析の基礎』のpp.71-74も非常に参考になります。3次精度風上差分は今後まとめます。

流体解析の基礎

流体解析の基礎


計算条件ですが、正方形のサイズは1×1、上部の壁は右へ速さ1で移動、節点数は31×31、セル数は30×30、レイノルズ数は100であるとしています。

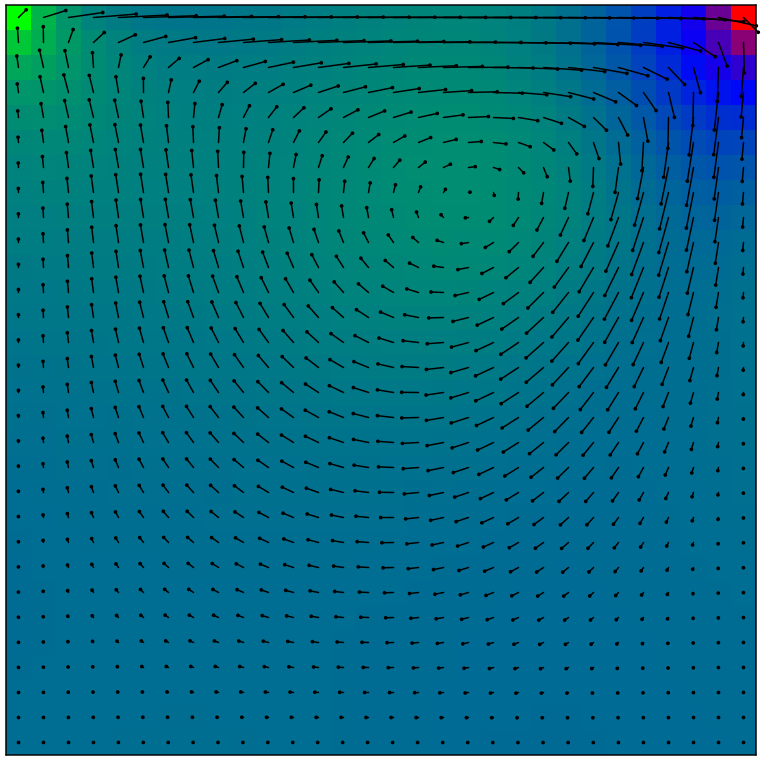

計算結果です。

f:id:mutsumunemitsutan:20181216213256p:plain:w500

グラデーションが圧力をあらわしています。緑が圧力が小さい、青が中間、赤が圧力が高いことをあらわしています。黒い線は各セルにおける流速ベクトルを示しています。黒い丸が付いている方向へと流れています。黒い丸だけの所は流れが無いと考えて下さい。1次の風上差分の結果と比べてみてください。

ではコードです。端は1次の風上差分で計算しています。

#include <iostream>
#include <cmath>
#include <fstream>
#include <iomanip>
#include <string>
#include <sstream>

using namespace std;


inline void update(int xn, int yn, double &dx, double &dy, double &dt, double u[], double v[], double p[], double dp[], double &divv, double &uwall)
{
	int i,j;

	//u//
	for(i=2;i<xn;i++)
	{
		for(j=1;j<yn;j++)
		{
			u[i*(yn+1)+j]=u[i*(yn+1)+j]+dt*(dp[(i-1)*(yn+1)+j]-dp[i*(yn+1)+j])/dx;
		}
	}

	//v//
	for(i=1;i<xn;i++)
	{
		for(j=2;j<yn;j++)
		{
			v[i*(yn+2)+j]=v[i*(yn+2)+j]+dt*(dp[i*(yn+1)+j-1]-dp[i*(yn+1)+j])/dy;
		}
	}

	//p//
	for(i=1;i<xn;i++)
	{
		for(j=1;j<yn;j++)
		{
			p[i*(yn+1)+j]=p[i*(yn+1)+j]+dp[i*(yn+1)+j];
		}
	}

	divv=0.;
	for(i=1;i<xn;i++)
	{
		for(j=1;j<yn;j++)
		{
			divv+=fabs((u[(i+1)*(yn+1)+j]-u[i*(yn+1)+j])/dx+(v[i*(yn+2)+j+1]-v[i*(yn+2)+j])/dy);
		}
	}
}

inline void poi(int &km, int xn, int yn, double &dx, double &dy, double &dt, double dp[], double &err, double &re, double u[], double v[])
{
	int i,j,k;
	double C1=dy*dy/(2.0*(dx*dx+dy*dy));
	double C2=dx*dx/(2.0*(dx*dx+dy*dy));
	double C3=dx*dx*dy*dy/(2.0*(dx*dx+dy*dy))/dt;
	double in;

	//initialization//
	for(i=0;i<xn+1;i++)
	{
		for(j=0;j<yn+1;j++)
		{
			dp[i*(yn+1)+j]=0.;
        }
	}

	//Poisson equation//
	for(k=1;k<=km;k++)
	{
		err=0.;
		//Neumann BC//
		for(j=0;j<yn+1;j++)
		{
			dp[0*(yn+1)+j]=dp[1*(yn+1)+j];
			dp[xn*(yn+1)+j]=dp[(xn-1)*(yn+1)+j];
		}

		for(i=0;i<xn+1;i++)
		{
			dp[i*(yn+1)+0]=dp[i*(yn+1)+1];
			dp[i*(yn+1)+yn]=dp[i*(yn+1)+yn-1];
		}

		//iteration//
		for(i=1;i<xn;i++)
		{
			for(j=1;j<yn;j++)
			{
				in=dp[i*(yn+1)+j];
				dp[i*(yn+1)+j]=C1*(dp[(i+1)*(yn+1)+j]+dp[(i-1)*(yn+1)+j])+C2*(dp[i*(yn+1)+j+1]+dp[i*(yn+1)+j-1])-C3*((u[(i+1)*(yn+1)+j]-u[i*(yn+1)+j])/dx+(v[i*(yn+2)+j+1]-v[i*(yn+2)+j])/dy);
				err+=(dp[i*(yn+1)+j]-in)*(dp[i*(yn+1)+j]-in);
			}
		}
		if(err<=0.001) break;
	}
}

inline void u1upwind(int i, int j, int yn, double &dx, double &dy, double &dt, double u[], double v[], double p[], double &re)
{
	double udif;
	double vmid;
	double uux,vuy,uvx,vvy;

	if(u[i*(yn+1)+j]>=0)
	{
		uux=u[i*(yn+1)+j]*(u[(i+1)*(yn+1)+j]-u[i*(yn+1)+j])/dx;
	}
	else
	{
		uux=u[i*(yn+1)+j]*(u[i*(yn+1)+j]-u[(i-1)*(yn+1)+j])/dx;
	}

	vmid=(v[i*(yn+2)+j]+v[i*(yn+2)+j+1]+v[(i-1)*(yn+2)+j+1]+v[(i-1)*(yn+2)+j])/4.0;
	if(vmid>=0)
	{
		vuy=vmid*(u[i*(yn+1)+j+1]-u[i*(yn+1)+j])/dy;
	}
	else
	{
		vuy=vmid*(u[i*(yn+1)+j]-u[i*(yn+1)+j-1])/dy;
	}

	udif=(u[(i+1)*(yn+1)+j]-2.0*u[i*(yn+1)+j]+u[(i-1)*(yn+1)+j])/dx/dx+(u[i*(yn+1)+j+1]-2.0*u[i*(yn+1)+j]+u[i*(yn+1)+j-1])/dy/dy;
	u[i*(yn+1)+j]=u[i*(yn+1)+j]+dt*(-uux-vuy-(p[i*(yn+1)+j]-p[(i-1)*(yn+1)+j])/dx+1.0/re*udif);
}

inline void v1upwind(int i, int j, int yn, double &dx, double &dy, double &dt, double u[], double v[], double p[], double &re)
{
	double vdif;
	double umid;
	double uux,vuy,uvx,vvy;

	umid=(u[i*(yn+1)+j]+u[(i+1)*(yn+1)+j]+u[(i+1)*(yn+1)+j-1]+u[i*(yn+1)+j-1])/4.0;
	if(umid>=0)
	{
		uvx=umid*(v[(i+1)*(yn+2)+j]-v[i*(yn+2)+j])/dx;
	}
	else
	{
		uvx=umid*(v[i*(yn+2)+j]-v[(i-1)*(yn+2)+j])/dx;
	}

	if(v[i*(yn+2)+j]>=0)
	{
		vvy=v[i*(yn+2)+j]*(v[i*(yn+2)+j+1]-v[i*(yn+2)+j])/dy;
	}
	else
	{
		vvy=v[i*(yn+2)+j]*(v[i*(yn+2)+j]-v[i*(yn+2)+j-1])/dy;
	}

	vdif=(v[(i+1)*(yn+2)+j]-2.0*v[i*(yn+2)+j]+v[(i-1)*(yn+2)+j])/dx/dx+(v[i*(yn+2)+j+1]-2.0*v[i*(yn+2)+j]+v[i*(yn+2)+j-1])/dy/dy;
	v[i*(yn+2)+j]=v[i*(yn+2)+j]+dt*(-uvx-vvy-(p[i*(yn+1)+j]-p[i*(yn+1)+j-1])/dy+1.0/re*vdif);
}

inline void u3upwind(int i, int j, int yn, double &dx, double &dy, double &dt, double u[], double v[], double p[], double &re)
{
	double udif;
	double vmid;
	double uux,vuy,uvx,vvy;

	if(u[i*(yn+1)+j]>=0)
	{
		uux=u[i*(yn+1)+j]*(2.0*u[(i+1)*(yn+1)+j]+3.0*u[i*(yn+1)+j]-6.0*u[(i-1)*(yn+1)+j]+1.0*u[(i-2)*(yn+1)+j])/dx/6.0;
	}
	else
	{
		uux=u[i*(yn+1)+j]*(-1.0*u[(i+2)*(yn+1)+j]+6.0*u[(i+1)*(yn+1)+j]-3.0*u[i*(yn+1)+j]-2.0*u[(i-1)*(yn+1)+j])/dx/6.0;
	}

	vmid=(v[i*(yn+2)+j]+v[i*(yn+2)+j+1]+v[(i-1)*(yn+2)+j+1]+v[(i-1)*(yn+2)+j])/4.0;
	if(vmid>=0)
	{
		vuy=vmid*(2.0*u[i*(yn+1)+j+1]+3.0*u[i*(yn+1)+j]-6.0*u[i*(yn+1)+j-1]+1.0*u[i*(yn+1)+j-2])/dy/6.0;
	}
	else
	{
		vuy=vmid*(-1.0*u[i*(yn+1)+j+2]+6.0*u[i*(yn+1)+j+1]-3.0*u[i*(yn+1)+j]-2.0*u[i*(yn+1)+j-1])/dy/6.0;
	}

	udif=(u[(i+1)*(yn+1)+j]-2.0*u[i*(yn+1)+j]+u[(i-1)*(yn+1)+j])/dx/dx+(u[i*(yn+1)+j+1]-2.0*u[i*(yn+1)+j]+u[i*(yn+1)+j-1])/dy/dy;
	u[i*(yn+1)+j]=u[i*(yn+1)+j]+dt*(-uux-vuy-(p[i*(yn+1)+j]-p[(i-1)*(yn+1)+j])/dx+1.0/re*udif);
}

inline void v3upwind(int i, int j, int yn, double &dx, double &dy, double &dt, double u[], double v[], double p[], double &re)
{
	double vdif;
	double umid;
	double uux,vuy,uvx,vvy;

	umid=(u[i*(yn+1)+j]+u[(i+1)*(yn+1)+j]+u[(i+1)*(yn+1)+j-1]+u[i*(yn+1)+j-1])/4.0;
	if(umid>=0)
	{
		uvx=umid*(2.0*v[(i+1)*(yn+2)+j]+3.0*v[i*(yn+2)+j]-6.0*v[(i-1)*(yn+2)+j]+1.0*v[(i-2)*(yn+2)+j])/dx/6.0;
	}
	else
	{
		uvx=umid*(-1.0*v[(i+2)*(yn+2)+j]+6.0*v[(i+1)*(yn+2)+j]-3.0*v[i*(yn+2)+j]-2.0*v[(i-1)*(yn+2)+j])/dx/6.0;
	}

	if(v[i*(yn+2)+j]>=0)
	{
		vvy=v[i*(yn+2)+j]*(2.0*v[i*(yn+2)+j+1]+3.0*v[i*(yn+2)+j]-6.0*v[i*(yn+2)+j-1]+1.0*v[i*(yn+2)+j-2])/dy/6.0;
	}
	else
	{
		vvy=v[i*(yn+2)+j]*(-1.0*v[i*(yn+2)+j+2]+6.0*v[i*(yn+2)+j+1]-3.0*v[i*(yn+2)+j]-2.0*v[i*(yn+2)+j-1])/dy/6.0;
	}

	vdif=(v[(i+1)*(yn+2)+j]-2.0*v[i*(yn+2)+j]+v[(i-1)*(yn+2)+j])/dx/dx+(v[i*(yn+2)+j+1]-2.0*v[i*(yn+2)+j]+v[i*(yn+2)+j-1])/dy/dy;
	v[i*(yn+2)+j]=v[i*(yn+2)+j]+dt*(-uvx-vvy-(p[i*(yn+1)+j]-p[i*(yn+1)+j-1])/dy+1.0/re*vdif);
}

inline void vel(int xn, int yn, double u[], double v[], double &dx, double &dy, double &dt, double p[], double &re, double &uwall)
{
	int i,j;
	double udif,vdif;
	double umid,vmid;
	double uux,vuy,uvx,vvy;

	//BC for left and right//
	for(j=0;j<yn+1;j++)
	{
		u[1*(yn+1)+j]=0.;
		u[0*(yn+1)+j]=u[2*(yn+1)+j];
		v[0*(yn+2)+j]=-v[1*(yn+2)+j];

		u[xn*(yn+1)+j]=0.;
		u[(xn+1)*(yn+1)+j]=u[(xn-1)*(yn+1)+j];
		v[xn*(yn+2)+j]=-v[(xn-1)*(yn+2)+j];
	}
	v[0*(yn+2)+yn+1]=-v[1*(yn+2)+yn+1];
	v[xn*(yn+2)+yn+1]=-v[(xn-1)*(yn+2)+yn+1];

	//BC for bottom and top//
	for(i=0;i<xn+1;i++)
	{
		v[i*(yn+2)+1]=0.;
		v[i*(yn+2)+0]=v[i*(yn+2)+2];
		u[i*(yn+1)+0]=-u[i*(yn+1)+1];

		v[i*(yn+2)+yn]=0.;
		v[i*(yn+2)+yn+1]=v[i*(yn+2)+yn-1];
		u[i*(yn+1)+yn]=2.0*uwall-u[i*(yn+1)+yn-1];//for wall
	}
	u[(xn+1)*(yn+1)+0]=-u[xn*(yn+1)+0];
	u[(xn+1)*(yn+1)+yn]=-u[xn*(yn+1)+yn];

	//Neumann BC//
	for(j=0;j<yn+1;j++)
	{
		p[0*(yn+1)+j]=p[1*(yn+1)+j];
		p[xn*(yn+1)+j]=p[(xn-1)*(yn+1)+j];
	}

	for(i=0;i<xn+1;i++)
	{
		p[i*(yn+1)+0]=p[i*(yn+1)+1];
		p[i*(yn+1)+yn]=p[i*(yn+1)+yn-1];
	}

	//u//
	for(i=2;i<xn;i++)
	{
		//1st order upwind//
		j=1;
		u1upwind(i,j,yn,dx,dy,dt,u,v,p,re);
		j=yn-1;
		u1upwind(i,j,yn,dx,dy,dt,u,v,p,re);

		for(j=2;j<yn-1;j++)
		{
			//3rd order upwind//
			u3upwind(i,j,yn,dx,dy,dt,u,v,p,re);
		}
	}

	//v//
	for(j=2;j<yn;j++)
	{
		//1st order upwind//
		i=1;
		v1upwind(i,j,yn,dx,dy,dt,u,v,p,re);
		i=xn-1;
		v1upwind(i,j,yn,dx,dy,dt,u,v,p,re);

		for(i=2;i<xn-1;i++)
		{
			//3rd order upwind//
			v3upwind(i,j,yn,dx,dy,dt,u,v,p,re);
		}
	}
}

int main()
{
	const int xn=31;
	const int yn=31;
	int i,j,l;
	double divv;
	double err;
	double *u=new double[(xn+2)*(yn+1)];
	double *v=new double[(xn+1)*(yn+2)];
	double *p=new double[(xn+1)*(yn+1)];
	double *dp=new double[(xn+1)*(yn+1)];
	double uwall=1.;
	double dx=1./(double)(xn-1);
	double dy=1./(double)(yn-1);
	double dt=0.001;
	double re=100;
	int lm=20000;
	int km=100;

	ofstream fk,ff;
	fk.open("vel.txt");
	ff.open("pre.txt");

	//initialization//
	for(i=0;i<xn+1;i++)
	{
		for(j=0;j<yn+1;j++)
		{
			p[i*(yn+1)+j]=0.;
			dp[i*(yn+1)+j]=0.;
		}
	}

	for(i=0;i<xn+2;i++)
	{
		for(j=0;j<yn+1;j++)
		{
			u[i*(yn+1)+j]=0.;
		}
	}

	for(i=0;i<xn+1;i++)
	{
		for(j=0;j<yn+2;j++)
		{
			v[i*(yn+2)+j]=0.;
		}
	}

	//time step//
	for(l=1;l<=lm;l++)
	{
		vel(xn,yn,u,v,dx,dy,dt,p,re,uwall);
		poi(km,xn,yn,dx,dy,dt,dp,err,re,u,v);
		update(xn,yn,dx,dy,dt,u,v,p,dp,divv,uwall);
		if(l%1000==0) cout<<l<<" "<<err<<" "<<divv<<endl;
	}

	//output
	for(i=1;i<xn;i++)
	{
		for(j=1;j<yn;j++)
		{
			fk<<double((i-0.5)*dx)<<" "<<double((j-0.5)*dy)<<" "<<(u[i*(yn+1)+j]+u[(i+1)*(yn+1)+j])/2.0<<" "<<(v[i*(yn+2)+j]+v[i*(yn+2)+j+1])/2.0<<endl;
        	ff<<double((i-0.5)*dx)<<" "<<double((j-0.5)*dy)<<" "<<p[i*(yn+1)+j]<<endl;
		}
	}

	delete[] u,v,p,dp;

	return 0;
}
