【格子ボルツマン法】格子ボルツマン法で1次元バーガース方程式を解きます(D1Q2) C++コード付き
LBMで1次元バーガース方程式を解くC++コードを作りました。D1Q2でやってます。
参考にしたのは"Lattice Boltzmann Method: Fundamentals and Engineering Applications with Computer Codes"の2-5章、Appendixのコード(まったく洗練されていないが故に読みやすい不思議なコード)です。
Lattice Boltzmann Method: Fundamentals and Engineering Applications with Computer Codes
- 作者: A. A. Mohamad
- 出版社/メーカー: Springer
- 発売日: 2019/05/16
- メディア: ハードカバー
- この商品を含むブログを見る
今回解く1次元バーガース方程式は
とあらわされます。境界条件は簡単のため両端Dirichlet条件とします。初期条件はsin波で与えます。

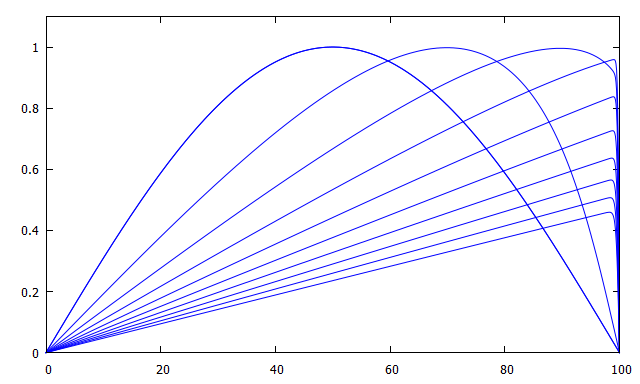

まず計算結果を示します。
両端斉次のDirichlet条件にしています。初期に与えたsin波が右に流れながら拡散していく様子が確認できます。その際解の値が大きいほど移流速度が大きいこともわかります。
以下にコードを示します。
#include <iostream> #include <cmath> #include <fstream> #include <iomanip> #include <string> #include <sstream> using namespace std; int main() { int Node=1001; double f1[Node]; double f2[Node]; double x[Node]; double feq1[Node]; double feq2[Node]; double V[Node]; double dt=0.01; double dx=0.1; double csq=dx*dx/(dt*dt); double alpha=0.5; double omega=1.0/(alpha/(dt*csq)+0.5); int step=5000; double DL=1.0;//dirichlet, left double DR=0.0;//dirichlet, right double w1=0.5; double w2=0.5; double c1=dx/dt; double c2=-dx/dt; double cs=1.0/sqrt(2.0)*dx/dt; ofstream fk; fk.open("x.txt"); //initialization// for(int i=0;i<Node;i++) { x[i]=sin(atan(1.0)*4.0*double(i)*dx/(double(Node-1)*dx)); //if(i<Node/3) x[i]=1.0; //else x[i]=0.0; f1[i]=w1*x[i]; f2[i]=w2*x[i]; V[i]=0.1; fk<<double(i)*dx<<" "<<x[i]<<endl; } fk<<endl; fk<<endl; //main loop// for(int k=0;k<step;k++) { //collision process// for(int i=0;i<Node;i++) { x[i]=f1[i]+f2[i]; feq1[i]=w1*x[i]*(1.0+c1*x[i]/cs/cs); feq2[i]=w2*x[i]*(1.0+c2*x[i]/cs/cs); f1[i]=(1.0-omega)*f1[i]+omega*feq1[i]; f2[i]=(1.0-omega)*f2[i]+omega*feq2[i]; } //Streaming process// for(int i=1;i<Node;i++) { f1[Node-i]=f1[Node-i-1]; f2[i-1]=f2[i]; } //BC// f1[0]=DL-f2[0];//dirichlet, left f2[Node-1]=DR-f1[Node-1];//dirichlet, right //f1[Node-1]=f1[Node-2];//neumann, right //f2[Node-1]=f2[Node-2];//neumann, right //output// if(k%500==0) { for(int i=0;i<Node;i++) { fk<<double(i)*dx<<" "<<x[i]<<endl; } fk<<endl; fk<<endl; } } return 0; }
いよいよ次は2次元問題でしょうか。
